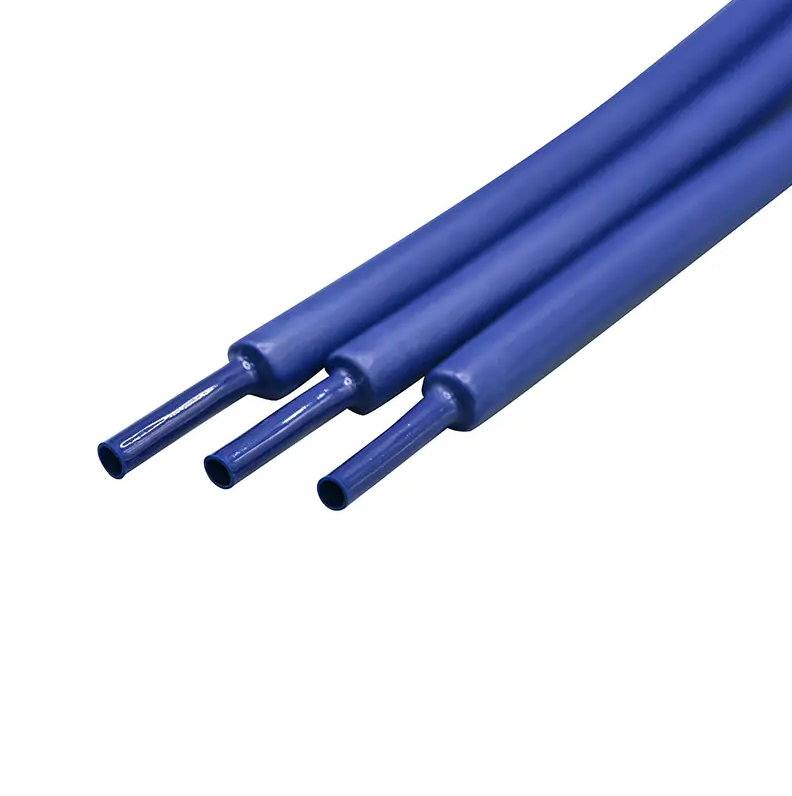

Hőre zsugorodó cső egy hőre lágyuló cső, amely összehúzódik, ha hőnek van kitéve, és szoros, védőhüvelyt képez a vezetékek, alkatrészek vagy orvosi eszközök körül . Elsősorban elektromos szigetelésre, mechanikai védelemre, feszültségmentesítésre, kötegelésre és tömítésre használják – az orvosi alkalmazásokban pedig kritikus szerepet játszik a katéter felépítésében, az eszközök tokozásában és a csőszerelvények pontos méretszabályozásában.
Alapvető funkciói Hőre zsugorodó cső
A hőre zsugorodó csövek számos funkcionális szerepet töltenek be az iparágakban. Ezeknek az alapvető alkalmazásoknak a megértése segít a mérnököknek és a tervezőknek kiválasztani a sajátos igényeiknek megfelelő anyagot és falvastagságot.
- Elektromos szigetelés: Lefedi a szabadon lévő vezetékeket, forrasztási csatlakozásokat és kivezetéseket, hogy megakadályozza a rövidzárlatot, és a falvastagságtól függően akár több kilovoltos feszültség ellen is védelmet nyújt.
- Mechanikai védelem: Védi a kábeleket és alkatrészeket a kopástól, vegyszerektől, UV-sugárzástól és nedvesség behatolásától.
- Feszültségmentesítés: Csökkenti a feszültséget a kábelbevezetési pontoknál, meghosszabbítva a csatlakozók élettartamát azáltal, hogy nagyobb területen osztja el a hajlító erőket.
- Csomagolás és szervezés: Több vezetéket vagy csövet egyetlen kezelhető szerelvénybe csoportosít.
- Azonosítás és színkódolás: Számos színben elérhető az áramkörök címkézéséhez, lehetővé téve a gyors és hibamentes karbantartást.
- Tömítés: A ragasztóval bélelt változatok vízálló, környezetbarát tömítéseket hoznak létre a toldások és csatlakozók körül.
Hőre zsugorodó csövek az orvosi eszközök gyártásában
Az orvosi ipar a hőre zsugorodó csövek egyik legigényesebb alkalmazási környezete. Itt ez nem pusztán védőhüvely, hanem egy tervezett alkatrész, amely közvetlen betegbiztonsági vonatkozású . Az orvosi minőségű hőre zsugorodó csöveket a következő kritikus folyamatokban használják:
Katéterépítés és réteglaminálás
Hőre zsugorodó csövet alkalmaznak a katéter összeszerelése során a rétegek rögzítésére, a külső átmérő szabályozására és sima, atraumás profilok létrehozására. Egy tipikus ballonkatéter szár használhatja a kétrétegű zsugorodási folyamat fonott megerősítő réteg laminálására egy belső bélésre, 20 atm feletti felszakítási nyomást érve el, miközben megőrzi az érrendszeri navigációhoz szükséges rugalmasságot.
Tippformálás és disztális végformálás
A zsugorcsövön keresztüli precíz hőkezelés lehetővé teszi a hegyek egyenletes geometriáját – ez kulcsfontosságú a katéterek kanyargós érrendszeren való átvezetéséhez. Az orvosi hegy kialakításának tűréshatárait gyakran belül tartják ±0,01 mm , amely minden tételnél kiszámítható, egyenletes zsugorodási arányú csöveket igényel.
Érzékelők és elektronikus alkatrészek tokozása
A minimálisan invazív eszközök disztális végükön gyakran helyeznek el nyomásérzékelőket, hőelemeket vagy képalkotó elemeket. A hőre zsugorodó cső biokompatibilis burkolatot biztosít, amely megvédi ezeket az alkatrészeket a testnedvektől, miközben fenntartja az elektromos szigetelést az eszköz teljes élettartama alatt.
Tengelyátmenet és merevségi gradiens tervezése
Azáltal, hogy a katéter tengelyének különböző zónáiban különböző keménységű és falvastagságú zsugorcsöveket alkalmaznak, a gyártók szabályozott rugalmassági gradienst alakítanak ki – proximálisan merev a tolhatóság érdekében, rugalmas disztálisan a követhetőség érdekében . Ez a technika központi szerepet játszik a modern intervenciós katétertervezésben, és a tapasztalt orvosi csőtechnikával végzett munka egyik meghatározó előnye.
Általános anyagok és tulajdonságaik
Az anyagválasztás meghatározza a zsugorodási hőmérsékletet, a rugalmasságot, a vegyszerállóságot és a biokompatibilitást. Az alábbi táblázat összefoglalja az orvosi és ipari kontextusban legszélesebb körben használt anyagokat:
| Anyag | Zsugorodási hőmérséklet (°C) | Zsugorítási arány | Kulcselőny | Tipikus alkalmazás |
|---|---|---|---|---|
| PET (poliészter) | 120–150 | 2:1 / 4:1 | Nagy szilárdságú, ultravékony falú | A katéterszár laminálása |
| PTFE | 327 | 1,3:1 | Kenőképesség, kémiai tehetetlenség | Bélésfeldolgozás, vezetődrót hüvelyek |
| FEP | 150-200 | 1,3:1 | Átláthatóság, biokompatibilitás | Orvosi összeszerelés, kapszulázás |
| PEBA / Pebax® | 90–130 | 2:1 | Rugalmasság, széles durométer tartomány | Ballon katéterek, lágy hegy kialakítás |
| Poliolefin | 70–120 | 2:1 / 3:1 | Alacsony költség, sokoldalú | Vezetékköteg, általános ipar |
Kiválasztáskor megadandó kulcsparaméterek Hőre zsugorodó cső
A nem megfelelő cső kiválasztása feldolgozási hibákat, leválást vagy méretbeli eltéréseket okozhat. A következő paramétereket egyértelműen meg kell határozni a beszerzés vagy folyamatfejlesztés előtt:
- Szállított (bővített) belső átmérő: Nagyobbnak kell lennie, mint az aljzat külső átmérője, hogy lehetővé tegye a könnyű betöltést anélkül, hogy az aljzat torzulna.
- Visszanyert (zsugorított) belső átmérő: Meg kell egyeznie a kész szerelvény végső célméretével a teljes hőzsugorodás után.
- Visszanyert falvastagság: Meghatározza a mechanikai szilárdságot és azt, hogy a cső mennyiben járul hozzá a kész eszköz teljes OD-jához.
- Zsugorodási arány: Az általános arányok a 2:1, 3:1 és 4:1; a nagyobb arányok nagyobb rugalmasságot biztosítanak az aljzat lefedésére különböző átmérők esetén.
- Aktiválási hőmérséklet: Meg kell felelnie az alatta lévő anyagok és az előre felvitt ragasztók vagy bevonatok hőtűrésének.
- Biokompatibilitási tanúsítvány: Az ISO 10993 szabványnak való megfelelés kötelező minden olyan anyag esetében, amely a betegekkel érintkezésbe kerül orvosi alkalmazásokban.
Ipari és repülési alkalmazások
Az orvosi eszközökön túl a hőre zsugorodó csövek az autóiparban, a repülőgépiparban és az ipari automatizálásban használt kábelköteg-gyártás alapja. A repülésben, MIL-DTL-23053 szabályozza a hőre zsugorodó csövek specifikációit, amelyek lángállóságot, folyadékállóságot és –55°C és 150°C közötti vagy afeletti folyamatos üzemi hőmérsékletet írnak elő. Az autóipari alkalmazásokban ragasztóval bevont poliolefint használnak az időjárásálló motorháztető alatti csatlakozókhoz, ahol a vibráció és a hőciklus egyidejűleg mechanikai és kémiai igénybevételt jelent. Az ipari robotikában a rugalmas hőre zsugorodó védi a csuklós kötéseknél a kábelmeneteket, amelyek több tízmillió hajlítási cikluson eshetnek át a gép élettartama során.
Hogyan alkalmazza a LINSTANT a hőre zsugorodó technológiát az orvosi polimer csövekben
LINSTANT 2014-es alapítása óta foglalkozik orvosi polimer csövek gyártásával, és az extrudálási feldolgozási, bevonási és utófeldolgozási technológiákra specializálódott az orvosi eszközök gyártói számára világszerte. A vállalat alapvető munkája közvetlenül keresztezi a hőre zsugorodó csövek alkalmazását: a katéter tengelyének felépítése, a balloncső laminálása és a merevség-gradiens tervezése mind azon múlik, hogy a LINSTANT milyen precíz zsugorodási folyamatszabályozást dolgozott ki a több mint egy évtizedes koncentrált gyártási tapasztalata során.
A LINSTANT termékportfóliója a katéter- és orvosi csőgyártási igények teljes spektrumát kielégíti:
- Egyrétegű és többrétegű extrudált cső a katétertengely felépítéséhez
- Egy lumen és több lumen konfigurációk összetett, többfunkciós katétertervekhez
- Egyrétegű, kétrétegű és háromrétegű balloncsövek — alapvető alkalmazás, ahol a hőre zsugorodó laminálás közvetlenül meghatározza a ballon felszakadási szilárdságát, megfelelőségi profilját és méretkonzisztenciáját
- Spirális és fonott, megerősített burkolatok a tolhatóság és a nyomaték átvitelére az érrendszeri hozzáférési eszközökben
- PEEK és poliimid (PI) csövek az extrém kémiai és hőállóságot igénylő, igényes mérnöki alkalmazásokhoz
- Felületkezelési megoldások, beleértve a hidrofil bevonatokat, amelyeket gyakran a zsugorodási folyamat után alkalmaznak az érrendszeri és urológiai eszközök kenőképességének fokozására
A LINSTANT az orvostechnikai eszközök gyártói iránti elkötelezettségére épül precíz folyamatfejlesztési képességek és stabil, megismételhető termelési teljesítmény — két olyan tulajdonság, amely nem megkérdőjelezhető, ha a hőre zsugorodó csövek szerkezeti elemként funkcionálnak az élet szempontjából kritikus eszközökben, ahol akár néhány mikronos méretbeli eltérés is befolyásolhatja a klinikai eredményeket.
A jelentkezés legjobb gyakorlatai Hőre zsugorodó cső az orvosi gyártásban
Az állandó eredmények elérése – különösen az orvostechnikai eszközök gyártásában – fegyelmezett folyamatszabályozást igényel a hőre zsugorodó alkalmazás minden szakaszában:
- Használjon kalibrált hőforrásokat: A hőlégfúvókat, kemencéket és tüskés visszafolyó rendszereket ±5°C-ra vagy jobbra kell kalibrálni az egyenletes zsugorodás biztosítása érdekében az alatta lévő anyagok túlzott feldolgozása nélkül.
- Pontosan szabályozza a tüske méreteit: A tüske OD határozza meg a kész összeállítás helyreállított azonosítóját; a tüske méretváltozása a katéterlaminálás során bekövetkező eltérések elsődleges forrása.
- Előszárítási higroszkópos anyagok: Az olyan anyagok, mint a Pebax®, felszívják a környezeti nedvességet, ami üregeket vagy felületi hibákat okozhat a zsugorodási feldolgozás során; a feldolgozás előtt bevett gyakorlat a 60–80°C-on 4–8 órás előszárítás.
- A zsugorprofilok érvényesítése az első cikk ellenőrzésével: Mérje meg a visszanyert külső külső felületet, a falvastagságot és a felület minőségét az első gyártóegységeken, mielőtt elkötelezi magát a teljes gyártási sorozat mellett.
- A lehűlési sebességek dokumentálása és ellenőrzése: A gyors hűtés bezárhatja a maradék feszültséget; a szabályozott, fokozatos hűtés támogatja a méretstabilitást, különösen a többrétegű katéter laminálásoknál, ahol a különböző anyagok eltérő hőtágulási együtthatóval rendelkeznek.
Gyakran ismételt kérdések a hőre zsugorodó csövekkel kapcsolatban
Milyen zsugorodási arány a legjobb az orvosi katéter laminálásához?
A legtöbb katéter laminálási eljáráshoz a 2:1 PET zsugorcső vékony visszanyert falú (0,0005–0,002 hüvelyk) a standard választás. A 4:1 arányt akkor használják, ha a kiterjesztett átmérőnek sokféle szubsztrátummérethez kell illeszkednie, például olyan létesítményekben, ahol több katéterméretet állítanak elő egy közös rögzítőelemen.
A hőre zsugorodó csövek összeragaszthatják a rétegeket ragasztó nélkül?
Számos katéteres laminálási eljárásban a zsugorcső nyomóereje – az alatta lévő polimerrétegeket lágyító hővel kombinálva – elegendő a laminált kötés létrehozásához külön ragasztó nélkül. A hermetikus tömítést igénylő alkalmazásokhoz, vagy ahol a réteganyagok kémiailag összeférhetetlenek, ragasztóval bevont hőre zsugorodó vagy kötözőrétegű koextrudálást alkalmaznak.
Minden hőre zsugorodó cső biológiailag kompatibilis orvosi használatra?
Nem. ISO 10993 vizsgálat – amely kiterjed a citotoxicitásra, a szenzibilizációra és a hemokompatibilitásra – minden, a pácienssel érintkezésbe kerülő anyag esetében kötelező. A FEP, PTFE, valamint a Pebax® és a poliolefin meghatározott minőségei biokompatibilitási profillal rendelkeznek, de az FDA vagy a CE jelöléssel foglalkozó testületekhez történő hatósági benyújtáshoz tételspecifikus dokumentációra van szükség.
Milyen vékonyak lehetnek a hőre zsugorodó csőfalak a precíziós orvosi alkalmazásokban?
Ultravékony, hőre zsugorodó PET cső visszanyert falvastagsággal 0,0005 hüvelyk (12,7 µm) elérhető precíziós katéteres munkákhoz, ahol a hozzáadott OD minimalizálása kritikus fontosságú – különösen a 3 francia alatti átmérőjű neurovaszkuláris katétereknél, ahol a falvastagság minden mikronja közvetlenül befolyásolja az eszköz nyomon követhetőségét az agyi érrendszer anatómiáján keresztül.
