Gyors válasz: Mi Orvosi poliimid csövek Használható

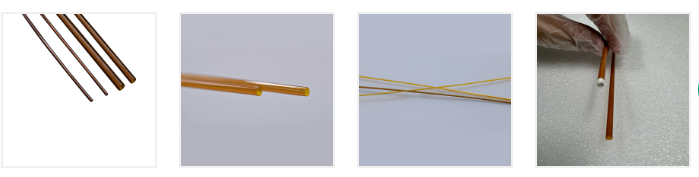

Az orvosi poliimid cső vékony falú, poliimid gyantából extrudált vagy öntött, nagy teljesítményű műanyag cső, amelyet főként bélésként, burkolatként vagy szerkezeti rétegként használnak katéterek, mikrokatéterek, vezetőhuzalok és egyéb minimálisan invazív szállítóeszközök belsejében. Azért esett erre a választásra, mert a poliimidből nagyon vékony, precíz falak alakíthatók, egyes kiviteleknél az alatta 0,001 hüvelyk , miközben továbbra is jelentős szakítószilárdsággal, magas hőmérsékleti stabilitással és oldószerállósággal rendelkezik, olyan kombináció, amelyhez a sima nylon vagy a szabványos PTFE cső általában nem felel meg azonos falvastagság mellett. A gyakori felhasználási területek közé tartoznak a katéterbetétek, a mikrokatéter-tengelyek, a vezetőhuzal-bevonatok, a bevezetőhüvely-bélések, a neurovaszkuláris és kardiovaszkuláris hozzáférési eszközök, a gyógyszeradagoló komponensek és az endoszkópos műszercsatornák.
Az alábbi szakaszok az anyagtulajdonságokat, a belső szerkezetet, a méretezést, a poliimid és a PTFE és a PEEK összehasonlítását, a gyártási szempontokat, valamint az orvosi poliimid csövekkel kapcsolatos valódi eszköztervezési és beszerzési beszélgetésekből összegyűjtött gyakran ismételt kérdéseket tárgyalják.
Mi valójában az orvosi poliimid cső?
A poliimid egy aromás polimer, amely ismétlődő imidkötésekből épül fel, egy kémiai szerkezet, amely a műanyagok számára szokatlan hő- és mechanikai stabilitást biztosít az anyagnak. Csövek formájában a poliimid gyantát jellemzően extrudálással vagy folyamatos öntési módszerrel dolgozzák fel tüskére, ami része annak, hogy az orvosi poliimid csövek falvastagsága sokkal vékonyabb, mint amit a legtöbb egyéb műszaki műanyag extrudálása megbízhatóan elbír. A kész cső gyakran a poliimid fóliaanyagokhoz kapcsolódó jellegzetes borostyántól aranybarnáig terjedő árnyalatot hordozza, amely vizuális tulajdonság az összeszerelés során is könnyen azonosítható.
Mivel a vékonyfalú orvosi poliimid cső kicsinyen tartja az eszköz külső profilját, miközben valódi mechanikai támaszt nyújt, gyakran választják alaprétegként a többrétegű katétertengelyek belsejében, ahol a hozzáadott falvastagság minden milliméteres töredéke csökkenti a munka lumen számára rendelkezésre álló helyet. Ez a központi oka annak, hogy a mikrokatéterek és más, korlátozott helyigényű neurovaszkuláris eszközök poliimid csövei standard anyagválasztássá váltak a kis átmérőjű hozzáférési platformokon dolgozó eszközmérnökök körében.
A poliimid csöveket viszonylag alacsony súrlódási felülete és állandó belső átmérőtűrése miatt is értékelik, mindkettő fontos, ha a csövet poliimid katéterbélésként használják, amely köré merevebb külső tengelyt vagy erősítőfonatot építenek.
A cső belsejében: tipikus rétegfelépítés
Az orvosi poliimid csövet ritkán használják teljesen önmagukban kész készülékben. Ez gyakrabban az alap- vagy bélésréteg a többrétegű katéter- vagy köpenyszerkezeten belül. Az alábbi kivágott diagram egy általános elrendezést mutat, bár a rétegek pontos kombinációja az eszköz kialakításától függően változik.
- Külső bevonat - opcionális kenőanyag vagy színkódolt külső réteg az alapcsőre felhordva a kezelés és az azonosítás érdekében.
- Zsinór vagy tekercs megerősítés - opcionális fém vagy polimer fonat a rétegek között elhelyezve, hogy növelje a törésállóságot és a nyomatékátvitelt.
- Poliimid fal (alapcső) - az elsődleges extrudált vagy öntött poliimid réteg, amely a cső mechanikai és hőteljesítményének legnagyobb részét hordozza.
- Lumen (belső furat) - a csövön áthaladó nyitott csatorna, a céleszköz funkciójához méretezett, például vezetődrót-útvonal vagy gyógyszeradagoló csatorna.
- Teljes csőhossz - a folyamatos kész cső, amelyet azelőtt gyártanak le, hogy az eszközspecifikus munkahosszra vágnák.
Az eszköztervezés szempontjából fontos kulcstulajdonságok
Hőstabilitás
A poliimid szélesebb hőmérsékleti tartományban megőrzi mechanikai tulajdonságait, mint az orvosi eszközökben használt legtöbb csőműanyag, ami számít az újrafolyós kötési lépések, a sterilizálási ciklusok és minden olyan folyamat során, ahol a csövet hőhatásnak teszik ki, miközben más alkatrészeket csatlakoztatnak hozzá.
A falvastagsághoz viszonyított mechanikai szilárdság
Az orvosi poliimid csövek meghatározó tulajdonsága, hogy mekkora szakítószilárdságot tart meg még rendkívül vékony falvastagság mellett is. Ez az, ami lehetővé teszi a mérnökök számára, hogy olyan kis külső átmérőjű eszközt tervezzenek, amely a kanyargós anatómián keresztül még mindig ellenáll a szakadásnak vagy a szétválásnak a navigáció során.
Vegyi és oldószerállóság
A poliimid jól ellenáll számos, az eszközök gyártása során használt oldószerrel és tisztítószerrel szemben, ami csökkenti annak kockázatát, hogy a bélés lebomoljon a többrétegű katéter felépítése során a későbbi ragasztási, bevonási vagy visszafolyási lépések során.
Dielektromos és elektromos szigetelés
A poliimid erős elektromos szigetelő, olyan tulajdonsága, amely az orvostudományon kívüli hajlékony áramkörök és vezetékek szigetelési alkalmazásaiban való széles körben elterjedt használatából származik, és olyan eszközökben válik relevánssá, amelyek a cső közelében érzékelő vagy ablációs elemeket integrálnak.
Felületi jellemzők az eszköz összeszereléséhez
A viszonylag sima, kis súrlódású belső felület és a szűk belső átmérőtűrés praktikussá teszik a poliimid csövet, mint poliimid katéterbetétet, amelyen a vezetődrótok vagy más eszközök többször is átcsúsznak az eljárás során.
Tipikus méretezés eszközönkénti alkalmazásonként
Az alábbi táblázat összefoglalja az általános belső átmérő-tartományokat a katéterekhez és a kapcsolódó adagolórendszerekhez orvosi poliimid csöveket használó általános eszközkategóriákban. A pontos méretezést mindig az adott készülék kialakítása és a cél anatómiája határozza meg.
| Eszköz kategória | Tipikus belső átmérő | Tipikus rétegszerep |
|---|---|---|
| Neurovaszkuláris mikrokatéter | Körülbelül 0,4 mm | Alap bélés a fonat alatt |
| Diagnosztikai katéter | Körülbelül 0,9 mm | Belső bélés |
| Vezetőhuzal bélés | Körülbelül 0,3 mm | Bevonat vagy tekercsfedél |
| Bevezető Sheath Liner | 1,2 mm körül | Belső bélés under braid |
| Endoszkópos munkacsatorna | Körülbelül 2,8 mm | Működő csatorna bélés |
| Gyógyszerszállító katéter | Körülbelül 0,6 mm | Szállítási lumen bélés |
Általános falvastagsági lehetőségek és tűrések
A vékonyfalú orvosi poliimid csöveket általában szabványos falvastagságok tartományában gyártják, így az eszközmérnökök kiindulási pontot biztosítanak az egyedi méretezés kérése előtt. Mivel a poliimid extrudálási tűrések szorosan tarthatók a teljes falvastagsághoz képest, még a legvékonyabb standard opciók is praktikusak maradnak teherhordó bélés-alkalmazásoknál, nem pedig tisztán kozmetikai burkolatoknál.
Poliimid versus PTFE és PEEK orvosi csövekhez
A PTFE csöveket széles körben használják, ahol a rendkívül alacsony súrlódás és a széles kémiai tehetetlenség az elsődleges, de általában nem extrudálható ugyanolyan vékony, szűk tűrőképességű falakra, mint az orvosi poliimid csövekkel, és hajlamosabb a terhelés alatti kúszásra. A PEEK csövek erős mechanikai szívósságot biztosítanak, és gyakran választják merevebb tengelyszakaszokhoz, de falvastagsága nagyon kis átmérőnél jellemzően kedvezőtlenebb, mint a poliimid, és keményebben feldolgozható ultravékony bélések.
A gyakorlatban sok többrétegű katéter kialakítása poliimidet használ belső bélésként a vékony fal szilárdsága és méretpontossága érdekében, PTFE-t kenő belső bevonatként, ahol a csúszás az elsődleges, és PEEK-et vagy hasonló műszaki műanyagokat a merevebb proximális tengelyszakaszokban, ahol az ömlesztett mechanikai szívósság többet számít, mint a fal vékonysága.
| Tulajdonság | poliimid | PTFE | PEEK |
|---|---|---|---|
| Vékonyfal képesség | Nagyon magas | Mérsékelt | Alsó |
| Felületi kenés | Mérsékelt | Nagyon magas | Mérsékelt |
| Tömeges mechanikai szívósság | Jó a vékony falakhoz | Alsó, prone to creep | Magas |
Ingatlan megtartása megemelt hőmérsékleten
Az újrafolyatásos kötés, a hőre zsugorítási lépések és a sterilizálási eljárások mind a katéter alkatrészeit megemelt hőmérsékletnek teszik ki a gyártás vagy előkészítés során. Az alábbi szemléltető táblázat összehasonlítja a poliimid, PTFE és PEEK relatív tulajdonságmegtartási trendjeit a feldolgozási vagy felhasználási hőmérséklet emelkedésével, a polimermérnöki forrásokban gyakran hivatkozott általános anyagviselkedési minták alapján, nem pedig egy konkrét laboratóriumi teszten.
Ahol általában orvosi poliimid csöveket használnak
A mikrokatéterek poliimid csövei az egyik leglátványosabb alkalmazás, de az anyag az eszközkategóriák szélesebb készletében jelenik meg, ha figyelembe vesszük vékony falának és méretstabilitási előnyeit.
- Neurovaszkuláris hozzáférési eszközök, beleértve a kis, kanyargós agyi erek navigálására használt mikrokatétereket.
- Szív- és érrendszeri katéterek, ahol a poliimid katéter bélés egy fonott vagy tekercses külső tengelyt támaszt meg.
- Vezetőhuzal-bevonatok és bélések, amelyek vékony, méretstabil külső burkolatot igényelnek.
- Bevezető hüvelyek és szállítórendszerek strukturális szív- és perifériás érrendszeri eljárásokhoz.
- Endoszkópos műszercsatornák és működő csatornabetétek.
- Gyógyszer- és folyadékadagoló katéter lumenje, ahol a bejuttatott szerrel szembeni kémiai ellenállás számít.
- Elektrofiziológiai és diagnosztikai katéterszárak, amelyek poliimid bélést érzékelő vagy ablációs komponensekkel kombinálnak.
Gyártási szempontok az eszközmérnökök számára
Extrúzió a többrétegű koextrudálás ellen
Az egyrétegű orvosi poliimid csövek jól használhatók önálló bélésként, de sok terv többrétegű vagy több lumen konstrukciót igényel egyetlen folyamatos folyamatban, ami csökkenti az összeszerelési lépések és az illesztések számát a kész eszközben.
Zsinór és tekercs integráció
Ha nyomatékátvitelre vagy töréssel szembeni ellenállásra van szükség, egy fonat- vagy tekercsréteget kell hozzáadni a poliimid alapcsőre, mielőtt egy külső burkolatot alkalmaznának. Ez a folyamat szigorú ellenőrzést igényel az alatta lévő bélés méretkonzisztenciáján, hogy elkerülhető legyen az egyenetlen megerősítés.
Színkódolás és azonosítás
Mivel egyetlen eszközben több lumen vagy réteg is jelen lehet, a gyártás során gyakran használnak színkódolt külső bevonatokat vagy pigmentált rétegeket, hogy segítsenek a kezelőknek és az összeszerelő technikusoknak megkülönböztetni a hasonló méretű csöveket.
Egyedi méretezési és toleranciai kérések
A szabványos falvastagság és átmérő opciók a legtöbb elterjedt eszközplatformot lefedik, de az egyedi méretezési igényeket kielégítő, orvosi minőségű poliimid csőszállítóval való együttműködés hasznos a szokatlan lumen- vagy profiligényű eszközök esetében.
Gyakori hibák, amelyeket el kell kerülni a poliimid csövek meghatározásakor
- Falvastagság megadása anélkül, hogy megerősítené, hogyan kölcsönhatásba lép a tervezett fonat- vagy tekercserősítő réteggel.
- Figyelmen kívül hagyva a felületi kenési különbséget a PTFE-hez képest, amikor a vezetődrót csúszási teljesítménye prioritást élvez.
- Feltételezve, hogy egyetlen falvastagság az eszköz teljes hosszában működik, a kúpos vagy átmeneti zónák figyelembevétele helyett.
- Szállító kiválasztása a belső átmérő tűrésének megerősítése nélkül szűk lumenű alkalmazásokhoz.
- Az orvosi poliimid csövek gyártójával folytatott korai beszélgetések kihagyása arról, hogy a cső hogyan fog kötődni a szomszédos rétegekhez az összeszerelés során.
A Ningbo Linstant Polymer Materials-ról
2014-es megalakulása óta a Ningbo Linstant Polymer Materials Co., Ltd. orvosi polimer csövek extrudálási feldolgozására, bevonására és utófeldolgozására szakosodott. A vállalat az orvostechnikai eszközök gyártóira összpontosítva a pontosságra, a konzisztens teljesítményre és a változatos folyamatfejlesztési képességekre összpontosít.
A Linstant közel 20 000 négyzetméteren ellenőrzött műhelykörnyezetet üzemeltet, amely 15 importált extrudálósorral rendelkezik, amelyek különböző méretű csavarokat fednek le, egy-, két- és háromrétegű koextrudálási képességgel, nyolc PEEK extrudálósorral, két fröccsöntősorral, közel 100 szövő-, hegesztő-, és bevonóberendezés-készlettel.
A terméklefedettség magában foglalja az extrudált egy- és többrétegű csöveket, egy- és többlumenes csöveket, egy-, két- és háromrétegű balloncsöveket, tekercses és fonott megerősített burkolatokat, speciális mérnöki anyagból készült PEEK és PI csöveket, valamint számos felületkezelési megoldást. Orvosi poliimid csövek gyártójaként és orvosi poliimid csövek beszállítójaként a Linstant azt a filozófiát követi, hogy az anyagok az alapok, és a kézművesség a kulcs, összekapcsolt platformokat építve fluoroplast, poliimidek, fonási eljárások és felületkezelési munkák között.
A saját szakterületeiket irányító leányvállalatokon keresztül működő csoport, miközben szorosan együttműködik, a termékinnováció és a szolgáltatásminőség elmélyítésén dolgozik, mint orvosi minőségű poliimid csövek beszállítója partnerei számára az orvostechnológiai iparágban.
Gyakran Ismételt Kérdések
Q1. Mi az az orvosi poliimid cső?
Poliimid gyantából extrudált vagy öntött vékony falú műanyag cső, amelyet bélésként, burkolatként vagy szerkezeti rétegként használnak katéterek, mikrokatéterek és hasonló, minimálisan invazív eszközök belsejében.
Q2. Mire használják a poliimid csövet?
Általában katéterbélésként, mikrokatéterszár-komponensként, vezetőhuzal-bevonatként, bevezetőhüvely-bélésként és munkacsatorna-bélésként használják endoszkópos műszerekben.
Q3. Miért használják a poliimidet orvosi eszközökben?
Egyesíti a nagyon vékony elérhető falvastagságot jelentős szakítószilárdsággal, hőstabilitással és vegyszerállósággal, ez a kombináció nehéz összeegyeztetni más csőműanyagokkal azonos falvastagság mellett.
Q4. Mik a poliimid csövek előnyei?
A legfontosabb előnyök közé tartozik a vékony falszilárdság, a szűk mérettűrés, a magas hőmérsékleti stabilitás, a jó vegyszerállóság és az erős elektromos szigetelési tulajdonságok.
Q5. Milyen alkalmazásokban használnak orvosi poliimid csöveket?
A neurovaszkuláris és kardiovaszkuláris katéterek, mikrokatéterek, vezetődrót-bélések, bevezető hüvelyek, endoszkópos csatornák és gyógyszeradagoló katéterek általában poliimid csöveket használnak.
Q6. A poliimid cső alkalmas katéterekhez?
Igen, a katéterek poliimid csövei általánosan elterjedtek belső bélésrétegként, különösen kis átmérőjű és többrétegű katéterszár-konstrukciók esetén.
Q7. Mi a különbség a poliimid és a PTFE cső között?
poliimid generally holds thinner walls with higher tensile strength, while PTFE offers lower surface friction and broader chemical inertness, so many devices use both together in different layers.
Q8. Poliimid vs PEEK, melyik a jobb orvosi csövekhez?
Egyik sem jobb általánosan. A poliimid a vékonyfalú bélésekhez való, míg a PEEK-et gyakran választják merevebb proximális tengelyszakaszokhoz, ahol a tömeges mechanikai szívósság többet számít, mint a fal vékonysága.
