A PEEK cső egyre nagyobb teret hódít a Medtechben – íme, miért

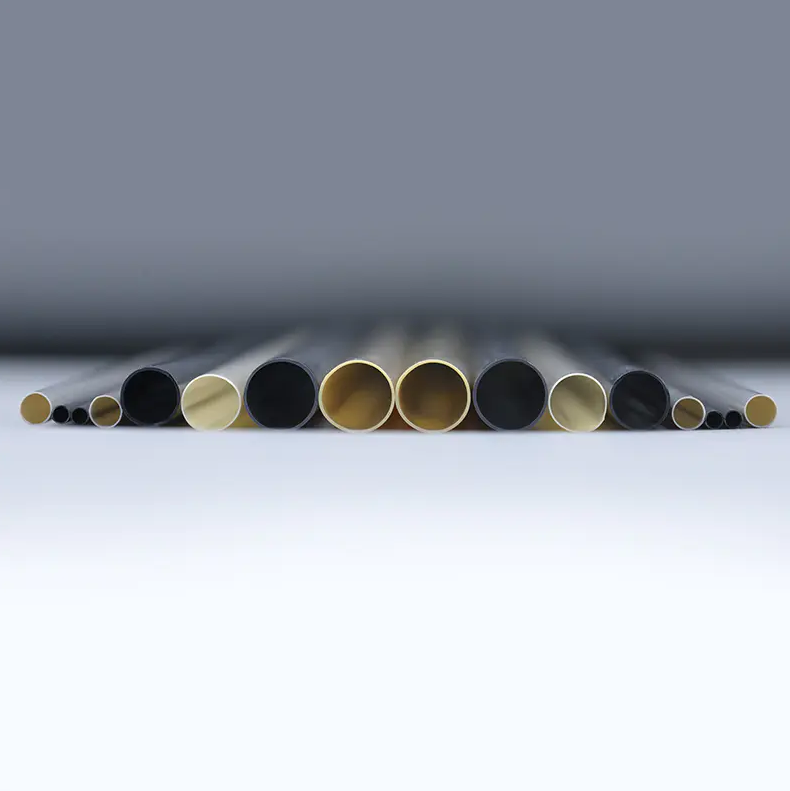

PEEK (poliéter-éter keton) cső az egyik legkeresettebb anyag lett az orvostechnikai eszközök gyártásában. A magas hőmérséklettel szembeni ellenállás (250°C felett), a kivételes mechanikai szilárdság, a biokompatibilitás és a kémiai tehetetlenség egyedülálló kombinációja gyakorlatilag pótolhatatlanná teszi az igényes klinikai környezetben. A hagyományos polimer csövekkel ellentétben a PEEK olyan teljesítményt nyújt, amely áthidalja a szakadékot a fémek és a műanyagok között – ez kritikus előny, mivel a medtech eszközök egyre kisebbek, okosabbak és összetettebbek.
A szív- és érrendszeri katéterektől a gerincsebészeti eszközökig a PEEK csövek nem csak anyagválasztást jelentenek – ez egy tervezési eszköz. Ez a cikk pontosan leírja, miért hajlik a medtech iparág a PEEK-re, milyen alkalmazások dominálnak, és mire kell figyelni a beszerzéskor.
Mi teszi PEEK cső Tűnjön ki műszakilag
A PEEK egy félig kristályos hőre lágyuló műanyag, amelynek teljesítményprofilja kevés polimer tud megfelelni. A medtechben való alkalmazása a mérhető anyagtulajdonságokon alapul:
| Tulajdonság | PEEK teljesítmény | Tipikus polimer benchmark |
|---|---|---|
| Folyamatos használati hőmérséklet | 250°C | 80–150°C (PTFE, nylon) |
| Szakítószilárdság | ~100 MPa | 20-60 MPa |
| Sterilizációs kompatibilitás | Steam, EO, Gamma, E-beam | Korlátozott (polimerenként változó) |
| Vegyi ellenállás | Kiváló (savak, oldószerek, bázisok) | Mérsékelt |
| Méretstabilitás | Magas (alacsony hőtágulás) | Mérsékelt to low |
A PEEK magas kristályossága közvetlenül jobb termikus stabilitást és jobb mechanikai teherbíró képességet eredményez – mindkettő elengedhetetlen az ismételt sterilizálási cikluson áteső, újrafelhasználható sebészeti eszközökben. Képes ellenállni az autokláv körülményeinek ismételt mérettorzulás nélkül döntő tényező számos OEM számára.
Kulcsfontosságú orvosi alkalmazások A PEEK-csövek iránti kereslet növelése
A PEEK csövek nem egy általános megoldás – olyan speciális, nagy téttel rendelkező környezetekben virágzik, ahol a hagyományos anyagok elmaradnak.
Kardiovaszkuláris intervenciós katéterek
Az intervenciós kardiológiában a katétertengelyeknek kombinálniuk kell a tolhatóságot, a nyomatékátvitelt és a rugalmasságot – gyakran milliméter alatti falvastagságban. A PEEK cső lehetővé teszi nagy pontosság szűk belső átmérőtűrések esetén , ami elengedhetetlen a vezetődrót kompatibilitás és a kontrasztanyag szállítás szempontjából. Ezenkívül ellenáll az összetett érrendszeri eljárások során kifejtett navigációs erők által kifejtett meghajlásnak.
Endoszkópok és minimálisan invazív eszközök
Az endoszkópos műszerek olyan csöveket igényelnek, amelyek megtartják a méretpontosságot az ismételt gőzsterilizálás során. A PEEK alacsony nedvszívó képessége (kevesebb, mint 0,5%) megakadályozza a duzzadást és lebomlást, amely idővel aláássa a PTFE vagy PA csöveket. Emiatt előnyös választás a merev és rugalmas endoszkópok munkacsatornáihoz, befúvónyílásaihoz és műszertengelyeihez.
Gerinc- és ortopédiai sebészeti eszközök
A PEEK radiolucenciája – nem zavarja a röntgen- vagy MRI képalkotást – egyedülállóan alkalmassá teszi ortopédiai és gerincsebészeti műszerekhez. A sebészek műtermékek interferencia nélkül tudják megjeleníteni a műtéti területet, ami kritikus biztonsági előny. A PEEK csövet vezetőkanülökben, tágítókban és irrigáló/szívásos rendszerekben használják ezekben az eljárásokban.
Urológiai katéterek
Az urológiai katétereknek bonyolult anatómiában kell eligazodniuk, miközben ellenállnak a biológiai elszennyeződésnek. A PEEK felületi simasága és vegyszerállósága csökkenti a kérgesedést és a bakteriális adhéziót a lágyabb polimer alternatívákhoz képest. Kifejezetten a litotripsziás és ureteroszkópos eszközökben a PEEK csövek merevség/falvastagság aránya vékony profilokat tesz lehetővé a szerkezeti integritás feláldozása nélkül.
Elektrosebészeti csipeszek és energiaeszközök
A PEEK kiváló elektromos szigetelő, amelynek dielektromos szilárdsága meghaladja a 19 kV/mm-t. Elektrosebészeti eszközökben, például bipoláris csipeszekben vagy RF ablációs katéterekben a PEEK csövek szigetelő burkolatként szolgálnak az aktív elektródák körül, védve a környező szöveteket és megakadályozva a nem szándékos energiakisülést.
A Medtechen túl: PEEK cső a szomszédos iparágakban
Míg a medtech a fő piac, a PEEK csövek termikus és mechanikai tulajdonságai nagy keresletet teremtenek két másik szektorban:
- E-cigaretta és vaping eszközök: A PEEK csövet szigetelő, hőálló csőként használják a fűtőelem-szerelvényekben, ahol meg kell őriznie a méretstabilitást 200°C feletti folyamatos hőciklus mellett. Alacsony toxicitása és kémiai tehetetlensége kritikus biztonsági előnyök a fogyasztói alkalmazásokban.
- Katonai és repülési: A PEEK-csöveket hidraulikus vezetékekben, üzemanyagrendszer-alkatrészekben és repüléselektronikai vezetékekben helyezik el, ahol a súlycsökkentés, a lángállóság (a PEEK megfelel az UL94 V-0 gyúlékonysági tesztnek) és a rezgéstűrés nem megtárgyalható. Teljesítmény-tömeg aránya számos repülési alrendszerben vetekszik a fém alternatívákkal.
Beszerzési szempontok: mire kell figyelni a PEEK csőszállítónál
Nem minden PEEK csövet gyártanak egyformán. Az extrudálási eljárás és az anyagösszetétel jelentősen befolyásolja a mérettűréseket, a felületi minőséget és a mechanikai konzisztenciát. A beszállítók értékelésekor a medtech mérnököknek értékelniük kell:
- Méretpontosság: A katéteres alkalmazásoknál ±0,01 mm-es vagy ennél szorosabb falvastagsági tűrés várható. Ellenőrizze nyomon követhető minőségi dokumentációval.
- Többrétegű és több lumen képesség: Az összetett katéter kialakítások gyakran koextrudált szerkezeteket igényelnek. Győződjön meg arról, hogy a szállító PEEK-ben tud egy-/két-/háromrétegű és több lumen konfigurációkat készíteni.
- Erősítési lehetőségek: A fonott vagy spiráltekercses megerősített PEEK-hüvelyek nyomatékszabályozást és töréssel szembeni ellenállást biztosítanak az igényes katétertengelyekben. Győződjön meg arról, hogy a szállító ezt integrált termékként kínálja.
- Felületkezelés elérhetősége: Hidrofil bevonatok, kenőfényezések és plazmakezelések gyakran szükségesek az eszköz végső összeszereléséhez. A vertikálisan integrált szállító csökkenti az átfutási időt és az érvényesítési terhet.
- Szabályozási nyomon követhetőség: Az ISO 13485 tanúsítvány, az ISO 10993 szerinti biokompatibilitási vizsgálat és az anyagok teljes nyomon követhetősége az egészségügyi ellátási láncok alapkövetelményei.
LINSTANT precíziós, orvosi minőségű csövekre specializálódott, és átfogó termékportfóliót kínál, amely közvetlenül megfelel ezeknek a beszerzési kritériumoknak. Termékpalettánk extrudált egyrétegű és többrétegű csöveket, egy- és többlumenes konfigurációkat, egy-/két-/háromrétegű balloncsöveket, spirális és fonott megerősített köpenyeket, valamint speciális mérnöki anyagokból készült csöveket, köztük PEEK és PI (poliimid) csöveket foglal magában. A LINSTANT emellett a felületkezelési megoldások széles skáláját kínálja – így képes egyetlen forrásból származó partnerré tenni az összetett katéter- és eszközprogramokhoz, ahol elengedhetetlen a közös fejlesztés és a szigorú minőség-ellenőrzés.
PEEK vs. egyéb nagy teljesítményű polimer csövek: közvetlen összehasonlítás
A PEEK választása az olyan alternatívák helyett, mint a PTFE, PI (poliimid) vagy PEBA, az adott eszközkövetelményektől függ. Az alábbi táblázat kiemeli a legfontosabb kompromisszumokat:
| Anyag | Max hőm | Merevség | Sterilizálás | Radiolucencia | Tipikus használati eset |
|---|---|---|---|---|---|
| PEEK | 250°C | Magas | Minden módszer | Igen | Újrahasználható műszerek, katéter tengelyek |
| PTFE | 260°C | Alacsony | A legtöbb módszer | Igen | Bélések, alacsony súrlódású bevonatok |
| PI (poliimid) | 300°C | Nagyon magas | Korlátozott | Igen | Mikrokatéterek, neurovaszkuláris |
| PEBA | ~130°C | Alacsony–Medium | EO, Gamma | Igen | Ballonkatéterek, disztális hegyek |
A PEEK előnye hol a legkifejezettebb a szerkezeti merevségnek, az ismételt sterilizálásnak és a képalkotó kompatibilitásnak együtt kell léteznie . Ha a rugalmasság az elsődleges követelmény (pl. disztális katétervégek), a PEBA vagy nejlon alapú anyagok előnyben részesíthetők – gyakran PEEK-szárral kombinálva használják koextrudált vagy ragasztott szerelvényben.
A gyártási kihívás: PEEK precíziós extrudálása
A PEEK-et nem könnyű extrudálni. Az olvadék feldolgozási hőmérséklete meghaladja a 380 °C-ot, és a szűk feldolgozási ablak szigorúan ellenőrzött extrudáló berendezéseket és tapasztalt folyamatmérnököket igényel. A gyakori gyártási kihívások a következők:
- Termikus bomlás, ha a feldolgozási hőmérsékleteket nem szabályozzák pontosan
- Szoros OD/ID koncentrikusság elérése vékonyfalú csövekben (0,1 mm-nél kisebb falvastagság)
- Konzisztens kristályosság fenntartása a gyártás során, ami közvetlenül befolyásolja a mechanikai teljesítményt
- Felületi egyenletesség a későbbi bevonási vagy ragasztási eljárásokhoz
Ezek az akadályok azt jelentik, hogy a szerződéses gyártók csak egy részcsoportja rendelkezik olyan műszaki lehetőséggel, hogy folyamatosan, nagy mennyiségben gyártsanak orvosi minőségű PEEK csöveket. A beszállító értékelése során a folyamatellenőrzési adatok (IQ/OQ/PQ dokumentáció) és képességmutatók (kritikus méreteknél Cpk ≥ 1,33) kérése objektív mérőszámot ad a gyártási érettségről.
Kitekintés: Miért növekszik tovább a PEEK-csövek iránti kereslet?
A globális PEEK piac értéke kb 845 millió USD 2023-ban és az előrejelzések szerint 2030-ig több mint 7%-os CAGR-el fog növekedni, és az orvosi eszközök a leggyorsabban növekvő végfelhasználói szegmensek közé tartoznak. Számos strukturális trend erősíti ezt a pályát:
- Az eszközök miniatürizálása: Ahogy az intervenciós eljárások a kevésbé invazív megközelítések felé mozdulnak el, a csövek profilja zsugorodik, miközben a teljesítményelvárások változatlanok maradnak – pontosan ez a kompromisszumos PEEK kezelhető a legjobban.
- Robotika és digitális sebészet: A robottal támogatott sebészeti rendszerek nagy nyomatékot és axiális terhelést támasztanak a műszertengelyekkel szemben. A PEEK csövek támogatják az ezen platformok által megkövetelt merevség-átmérő arányt.
- Újrafelhasználható műszer igény: A fenntarthatóság miatti nyomás néhány eredeti gyártót visszaszorít az újrafelhasználható eszközök felé, amelyek több száz sterilizálási ciklust is kibírnak – ez a kategória, ahol a PEEK-nek nincs párja a polimerek között.
- A nagy növekedésű eljárási kategóriák bővítése: A strukturális szív-, neuromodulációs és ablációs terápiák mind bővülnek, és mindegyik új keresletet teremt a nagy teljesítményű katéterszár anyagok iránt.
Az eszközmérnökök és a beszerzési csapatok számára, akik navigálnak az anyagok kiválasztásában, A PEEK csövek jól validált, nagy megbízhatóságú választást jelentenek a legigényesebb orvostechnikai eszközök kategóriáiban szerzett tapasztalattal. A kulcs egy olyan gyártóval való együttműködés, amely képes kezelni az extrudálás bonyolultságát, és megfelel az egészségügyi ellátási láncok által megkövetelt dokumentációs szabványoknak.
