A modern orvostechnikában a minimálisan invazív sebészet és az intervenciós kezelés számos összetett betegség kezelésének fontos eszközévé vált. Annak érdekében, hogy megfeleljen ezeknek a nagy pontosságú és nagy megbízhatóságú alkalmazásoknak, Fonással megerősített csövek kiváló teljesítményüknek és rugalmasságuknak köszönhetően fokozatosan az orvostechnikai eszközök kulcsfontosságú elemeivé váltak. A fonott megerősített csövek jelentősen javítják a cső felszakadási nyomásállóságát, oszlopszilárdságát és nyomatékátviteli teljesítményét azáltal, hogy fémből vagy szálból fonott szerkezetet ágyaznak be két anyagréteg közé. Széles körben használják koszorúér, elektrofiziológia, szerkezeti szív, perifériás, neurológiai, húgyúti, légzőszervi és egyéb területeken.
Az alapvető előnye Fonással megerősített csövek a kevlár megerősítés és a rozsdamentes acél fonat kombinációjában rejlik. A kevlárszálat rendkívül nagy szakítószilárdsága és könnyű súlya miatt széles körben használják a repülőgépiparban, a golyóálló berendezésekben és más területeken. A Braid Reforced Tubings esetében a kevlárszálat erősítőrétegként használják, ami nemcsak a cső szilárdságát javítja, hanem növeli annak rugalmasságát és ütésállóságát is. A rozsdamentes acél fonat tovább növeli a cső korrózióállóságát és kopásállóságát, így továbbra is stabil teljesítményt tud fenntartani zord körülmények között is.
Ezen túlmenően, a PTFE bélés kialakítása a Fonással megerősített cső kiváló kémiai kompatibilitással és alacsony súrlódási jellemzőkkel rendelkezik. A PTFE (politetrafluor-etilén), mint a belső réteg anyaga, hatékonyan képes megakadályozni a folyadékok vagy gázok szivárgását, és rendkívül alacsony permeabilitással rendelkezik, amely alkalmas nagy tisztaságú termékek szállítására, élelmiszer-feldolgozásra, orvosi berendezésekre és egyéb területekre. Ez a béléskialakítás nemcsak megnöveli a cső élettartamát, hanem csökkenti a karbantartási költségeket is.
A fonott megerősített csöveket széles körben használják az orvostudományban. Az orvosi fonott csövek nagy pontossága, nagy nyomatékszabályozási teljesítménye és jó biokompatibilitása miatt fontos részei a kulcsfontosságú orvosi berendezéseknek, mint például a minimálisan invazív sebészet és az intervenciós kezelés.
Például a Fonással megerősített cső A PI anyaggal (poliimid) és a Kevlar szálakkal kombinálva nemcsak kiváló szilárdsággal és hőállósággal rendelkezik, hanem jó szigetelési teljesítménnyel és működési rugalmassággal is rendelkezik, amely alkalmas különféle orvosi eszközökhöz, például vezetődrót lumenekhez, átszúró szerszámokhoz és beavatkozási burkolatokhoz.
A koszorúér-beavatkozás során a Braid megerősített csöveket olyan kulcsfontosságú berendezésekben használják, mint a ballonkatéterek és az aortabillentyű-bevezető rendszerek. Magas nyomatékszabályozási teljesítménye és jó repedési nyomásállósága lehetővé teszi, hogy zökkenőmentesen tudjon navigálni az összetett érstruktúrákban, és garantálja a működés biztonságát és hatékonyságát.
Ezenkívül a Braid Reforced Tubings alkalmazása elektrofiziológiai leképezési katéterekben, irányítható hüvelyekben, vezetőkatéterekben és egyéb berendezésekben is bizonyítja kiváló teljesítményét a nagy pontosságú és nagy megbízhatósági követelmények mellett.
Mik a szerkezeti összetevői Fonással megerősített csövek ?

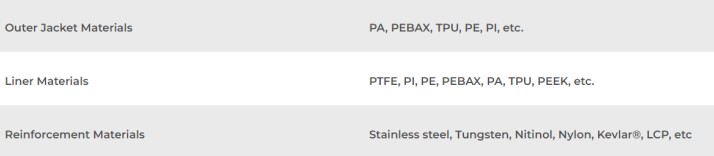

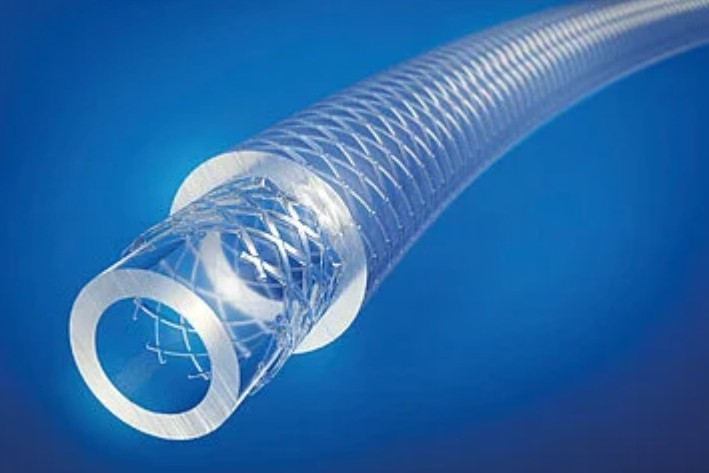

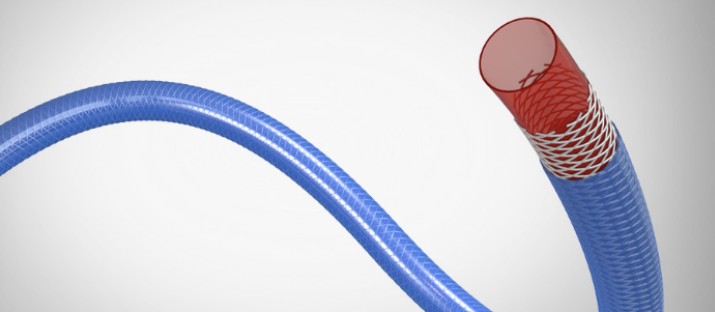

A Braid Reforced Tubings szerkezeti elemei általában a belső réteget, a középső réteget és a külső réteget foglalják magukban, mindegyik rétegnek megvan a maga sajátos funkciója és anyagválasztása. A következő a részletes szerkezeti összetétel:
Belső réteg (bélés): A belső réteg közvetlenül érintkezik a folyadékkal, és jó közegállósággal és tömítő tulajdonságokkal kell rendelkeznie, hogy a folyadék ne szennyeződjön az átvitel során. A gyakori belső réteganyagok közé tartozik a PTFE (politetrafluor-etilén), FEP (fluorozott etilén-propilén), PEBAX (poliéterimid), TPU (termoplasztikus poliuretán), PA (poliamid) és PE (polietilén).
Középső réteg (megerősítő réteg): A középső réteg a fonott megerősített cső mag része, általában fémhuzallal (például rozsdamentes acélhuzal, nikkel-titán ötvözet huzal) vagy rosttal (például Kevlar®, LCP) szőve. Ez a réteg nemcsak a szükséges szakítószilárdságot és nyomástartó képességet biztosítja, hanem kiváló hajlítási rugalmasságot és kopásállóságot is biztosít a csőnek. A zsinórozási mód lehet 1 az 1-re, 1 a 2-re vagy 2 a 2-re, a fonás sűrűsége pedig általában 25 és 125 PPI között van, és igény szerint folyamatosan állítható.
Külső réteg (védőréteg): A külső réteg a legkülső oldalon helyezkedik el, és fő feladata az erősítőréteg és a belső réteg védelme a külső környezet általi károsodástól. A gyakori külső réteganyagok közé tartozik a PEBAX, nejlon, TPU, PET (poliészter), polietilén stb., amelyek jó kopásállósággal, időjárásállósággal és UV sugárzásállósággal rendelkeznek. Ezenkívül színazonosító, égésgátló és antisztatikus szerek adhatók a külső réteghez, hogy megfeleljenek a speciális alkalmazási követelményeknek.
Nyakkendő réteg: Bizonyos esetekben az anyagrétegek közötti szoros kötés biztosítása érdekében a belső réteg és az erősítőréteg közé kötőréteget helyeznek. A kötőréteg általában speciális ragasztókból vagy bevonóanyagokból készül, hogy javítsa a rétegek közötti kötési szilárdságot és a teljes szerkezet stabilitását.
Egyéb opcionális szerkezetek:
Fejlesztési gyűrű vagy fejlesztési pont: Egyes orvosi alkalmazásokban a röntgen- vagy más képalkotó technikák alatti megfigyelés megkönnyítése érdekében előhívó gyűrűt vagy előhívó pontot helyeznek a csőre, amely általában platina-iridium ötvözetből, aranyozott vagy nem rádiós átlátszó polimer anyagokból készül.
Megerősítő borda kialakítás: Egyes nagynyomású vagy nagy terhelésű alkalmazásokban erősítő bordákat adnak a cső külső oldalához, hogy tovább javítsák a szerkezeti szilárdságot és stabilitást.
Dróthúzós gyűrűvel vezérelt hajlítórendszer: Azokban az alkalmazásokban, ahol a hajlítási szög pontos szabályozására van szükség, huzalhúzó gyűrűvel vezérelt hajlítórendszer tervezhető, amely biztosítja, hogy a cső stabil alakot és teljesítményt tartson fenn használat közben.
Mi a kulcsszerepe az erősítő anyagnak a Fonással megerősített cső ?

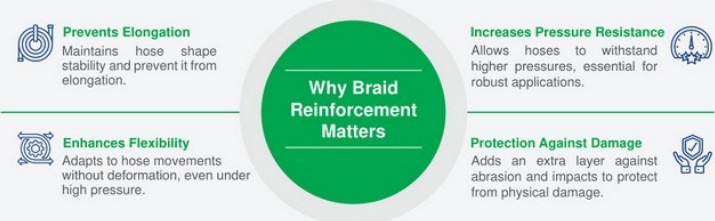

A Braid Reforced Tubing megerősítő anyaga létfontosságú szerepet játszik a teljesítmény javításában. Az erősítőanyag általában a cső középső rétegében található, és fonással vagy tekercseléssel van kialakítva, hogy növelje a cső szilárdságát, szívósságát és nyomószilárdságát. Az alábbiakban bemutatjuk az erősítőanyag kulcsfontosságú szerepeit és részletes leírását:
1. Növelje a nyomószilárdságot:
A fonott erősítőanyagok (például rozsdamentes acélhuzal, Kevlar®, LCP, stb.) jelentősen javíthatják a cső nyomószilárdságát, így nagy nyomás alatt is megőrizheti szerkezeti stabilitását. Például egy 304-es acélhuzalból és orvosi polimer anyagokból készült fonott megerősített katéter hatékonyan megakadályozhatja a katéter összehajlását, és növelheti annak nyomószilárdságát. Ezenkívül a Braid Reforced Tubings nagynyomású csővezetékekben történő alkalmazása azt is mutatja, hogy erősítőanyagai akár 5000 PSI hidraulikus nyomásnak is ellenállnak.
2. Továbbfejlesztett torziószabályozási teljesítmény:
A fonott megerősített anyag szerkezeti felépítése lehetővé teszi, hogy jó csavarodásgátló teljesítményt nyújtson. Az olyan orvosi eszközökben, mint az aortabillentyű bejuttató rendszerek és az elektrofiziológiai térképező katéterek, a magas torziós szabályozási teljesítmény Fonással megerősített cső biztosítja a katéter stabilitását és pontosságát összetett műveleteknél. Ezenkívül a Braid Reforced Tubing megerősítő anyaga a zsinórozási szög és sűrűség beállításával a csavarási teljesítményt is optimalizálhatja.
3. A megnyúlás és deformáció megelőzése:
A fonott erősítőanyagok hatékonyan megakadályozhatják a cső megnyúlását vagy deformálódását használat közben. Például a hidraulikus rendszerekben a fonott megerősített csövek még nagy nyomás és dinamikus terhelés mellett is meg tudják őrizni alakjuk stabilitását, és elkerülhetik az anyagkifáradásból eredő deformációt. Ez a funkció különösen fontos a precíz vezérlést igénylő orvosi eszközök esetében, mint például a neurovaszkuláris mikrokatéterek és az irányítható hüvelyek.
4. További védelem biztosítása:
A fonott erősítőanyagok nemcsak javítják a cső mechanikai tulajdonságait, hanem további fizikai védelmet is nyújtanak. Például a robbanásbiztos hajlékony összekötő csöveknél a középső erősítőréteg általában drótfonatú hálóból vagy szálerősítő anyagokból áll, amelyek hatékonyan akadályozhatják meg a külső hatásokat és a kopást, valamint biztosítják a csatlakozás szilárdságát és stabilitását. Ezenkívül a fonott erősítőanyagok tovább javíthatják kopásállóságukat és csúszásgátló tulajdonságaikat a cső felületi érdességének növelésével vagy csúszásgátló bevonattal.
5. Optimalizálja az anyagfelhasználást:
A fonott erősítőanyagok szerkezeti felépítése lehetővé teszi, hogy az alkatrészek erőigénye szerint optimalizálják őket, így teljes játékot biztosítanak nagy szilárdsági előnyeiknek. Például a kompozit anyagokban a szálas fonott hálók az alkatrész erőirányának megfelelően irányítottan elrendezhetők, hogy javítsák az erősítőanyagok felhasználási hatékonyságát. Ez a kialakítás nemcsak a cső általános teljesítményét javítja, hanem csökkenti az anyaghasználat költségeit is.
6. Alkalmazkodjon a különböző munkakörnyezetekhez:
A fonott erősítőanyagok sokfélesége és állíthatósága lehetővé teszi számukra, hogy alkalmazkodjanak a különféle munkakörnyezetekhez. Például az atomenergiához használt gumitömlőkben az erősítőréteg általában szálas anyagokkal van szőve vagy tekercselve. Ezek az anyagok nagy szilárdsággal és szívóssággal rendelkeznek, ami hatékonyan javítja a tömlő húzó- és nyomó tulajdonságait. Ezen túlmenően, a fonott erősítőanyagok a különböző munkakörülményekhez is alkalmazkodhatnak a szövési módszereik beállításával (például sima szövés, twill szövés, keresztszövés stb.), biztosítva, hogy a tömlő stabilan működjön különféle összetett környezetben.
Alkalmazása Fonással megerősített csövek
A fonott megerősített csöveket kiváló teljesítményük és rugalmasságuk miatt széles körben használják számos orvosi területen. Magas nyomatékszabályozási teljesítményük és jó biokompatibilitásuk a kulcsfontosságú orvosi berendezések, például a minimálisan invazív sebészet és az intervenciós terápia fontos részévé teszik őket.
1. Koszorúér beavatkozás: Fonással megerősített csövek fontos szerepet játszanak a koszorúér-beavatkozásban. Nagy nyomásállóságuk és jó torziószabályozási teljesítményük lehetővé teszi, hogy zökkenőmentesen haladjanak át összetett érszerkezeteken, biztosítva a művelet biztonságát és hatékonyságát. Például a Braid megerősített csöveket olyan kulcsfontosságú berendezésekben használják, mint a ballonkatéterek és az aortabillentyű-bejuttató rendszerek.
2. Elektrofiziológiai beavatkozás: Az elektrofiziológiai beavatkozások során a Braid Reforced Tubings nagy torziószabályozási teljesítménye és jó vezetőképessége ideális választássá teszi őket elektrofiziológiai térképező katéterekhez. Pontos nyomatékszabályozást biztosítanak a katéter stabil navigációjának biztosítása érdekében összetett szívstruktúrákban.
3. Strukturális kardiológiai beavatkozás: Fonással megerősített csövek széles körben alkalmazzák a strukturális kardiológiai beavatkozásban is. Nagy támasztóerejük és jó hajlításgátló teljesítményük lehetővé teszi, hogy hatékonyan támogassák összetett szerkezetek, például szívbillentyűk beültetését.
4. Perifériás vaszkuláris beavatkozás: A perifériás vaszkuláris beavatkozás során a Braid Reforced Tubings nagy rugalmassága és jó torziós ellenállása lehetővé teszi számukra, hogy alkalmazkodjanak az összetett érpályákhoz, és biztosítsák a művelet zökkenőmentes lefolyását.
5. Neurológiai beavatkozás: Az alkalmazása Fonással megerősített csövek a neurológiai beavatkozásban különösen hangsúlyos. Magas torziószabályozási teljesítménye és jó biokompatibilitása lehetővé teszi, hogy bonyolult neurovaszkuláris struktúrákon haladjon keresztül, biztosítva a művelet pontosságát és biztonságát.
6. Húgyúti beavatkozás: Az urológiai beavatkozás során a Braid Reforced Tubing nagy rugalmassága és jó hajlításgátló teljesítménye lehetővé teszi, hogy bonyolult húgyúti struktúrákon haladjon keresztül, így biztosítva a műtét zökkenőmentes lefolyását.
7. Légzési beavatkozás: Az alkalmazása Braid Reinforced Tubings in respiratory intervention is also becoming more and more extensive. Its high flexibility and good anti-bending performance enable it to pass through complex respiratory tract structures to ensure the smooth progress of the operation.
8. Mikrokatéter: Az alkalmazása Braid Reinforced Tubings in microcatheters is particularly prominent. Its high torsion control performance and good anti-bending performance enable it to pass through complex vascular structures to ensure the accuracy and safety of the operation.
9. Aortabillentyű adagoló rendszer: Az alkalmazása Braid Reinforced Tubings in aortic valve delivery systems is also very extensive. Its high pressure resistance and good torsion control performance enable it to pass through complex vascular structures smoothly to ensure the safety and effectiveness of the operation.
10. Kormányozható köpeny: Az alkalmazása Fonással megerősített csövek kormányozható hüvelyekben is nagyon feltűnő. Magas torziószabályozási teljesítménye és jó hajlításgátló teljesítménye lehetővé teszi, hogy bonyolult érszerkezeteken haladjon keresztül, biztosítva a művelet pontosságát és biztonságát.
11. Vezető katéterek: A fonattal megerősített csöveket vezetőkatéterekben is széles körben használják. Nagy rugalmassága és jó hajlításgátló teljesítménye lehetővé teszi, hogy összetett érszerkezeteken haladjon keresztül, így biztosítva a művelet zökkenőmentes lefolyását.
Miért lehet Fonással megerősített csövek a nagy pontosságú orvosi kezelés kulcsfontosságú elemévé válik?
A Braid Inforced Tubings kiváló teljesítményüknek és rugalmasan testreszabott szolgáltatásaiknak köszönhetően a modern orvosi kezelés nélkülözhetetlen és fontos termékévé vált. Teljesítménybeli előnyei elsősorban a következő szempontokban mutatkoznak meg:
Nagy repedési nyomásállóság és oszlopszilárdság: A fonott megerősített csövek jelentősen javítják a cső nyomásállóságát azáltal, hogy fémből vagy szálból fonott szerkezetet ágyaznak be két anyagréteg közé. Ez a kialakítás lehetővé teszi a szerkezeti stabilitás fenntartását nagy nyomás alatt, és alkalmas a nagy megbízhatóságot igénylő alkalmazásokhoz.
Például az orvosi területen a Braid Reforced Tubings széles körben használatos perkután koszorúér-katéterekben, ballonkatéterekben, neurovaszkuláris mikrokatéterekben és egyéb eszközökben, hogy biztosítsák stabilitásukat és biztonságukat összetett érstruktúrákban.
Kiváló nyomatékátviteli teljesítmény: A Braid Reforced Tubing középső rétege általában fémhuzalokkal vagy szálakkal van szőve, és ez a szerkezeti kialakítás jó torziószabályozási teljesítményt biztosít.
Az olyan orvosi eszközökben, mint az aortabillentyű bejuttató rendszerek és az elektrofiziológiai leképező katéterek, a Braid Reforced Tubings nagy torziószabályozási teljesítménye biztosítja a katéter pontosságát és stabilitását összetett műveletek során. Ezenkívül a Zeus által biztosított fonott megerősített poliimid cső (PI) kiváló nyomatékátviteli képességekkel is rendelkezik, és alkalmas olyan alkalmazásokhoz, amelyek nagy rugalmasságot és szilárdságot igényelnek.
Állítható keménység: Fonással megerősített csövek beállíthatja az anyagkombinációt és a fonás sűrűségét az ügyfelek igényei szerint a különböző keménységek testreszabása érdekében. Ez a rugalmasság lehetővé teszi, hogy alkalmazkodjon a különféle alkalmazási forgatókönyvekhez, a puha katéterektől a merev tartószerkezetekig, hogy megfeleljen az egyedi igényeknek.
Például a PI fonott csövek a PI anyagok nagy szilárdságát és hőmérsékletállóságát a fonott szerkezetek rugalmasságával egyesítik, így kompozit csőanyaggá válnak, kiváló csavarásszabályozással, rugalmassággal, szilárdsággal és tolhatósággal.
Rövid szállítási idő és stabil gyártás: Mivel a belső és a külső réteg anyagai egymástól függetlenül is előállíthatók, a Braid Reforced Tubings gyártási folyamata hatékonyabb és lerövidítheti a szállítási ciklust. Ugyanakkor gyártási környezete általában megfelel a 10 000-es tisztatéri szabványnak, hogy a termék minősége megfeleljen az orvostechnikai eszközök alkalmazási követelményeinek. Ez a hatékony gyártási módszer nemcsak javítja a termelés hatékonyságát, hanem csökkenti a gyártási költségeket is, ezáltal versenyképesebbé teszi a terméket a piacon.
Személyre szabott szolgáltatás: A személyre szabott szolgáltatás Fonással megerősített csövek egy kiemelés. Az ügyfelek egyedi igényeknek megfelelően választhatják ki a belső és külső réteg anyagokat és erősítő anyagokat, például PTFE, PI, PEBAX, TPU, PA stb.
Például a braided reinforced polyimide tube (PI) and PI Glide™ tube provided by Zeus can adjust the number of nodes per inch (PPI) and the number of turns per inch (WPI) according to the specifications to meet different performance requirements. In addition, the customized service also includes adjustments in size, color, surface treatment, etc. to ensure that the product is perfectly adapted to specific application scenarios.
Utófeldolgozás: A termék teljesítményének és alkalmazhatóságának további javítása érdekében a fonott megerősített csöveket általában egy sor utófeldolgozási kezelésnek vetik alá, mint például a csúcsformázás, a ragasztás, a kúpos és egyéb folyamatok. Ezek a kezelések javíthatják a cső csatlakoztathatóságát és működőképességét, így összetettebb környezetben is megbízhatóbbá válik. Például a PI fonott cső belső és külső rétege egyaránt fejlett mártási eljárással van bevonva a jó kémiai kompatibilitás és mechanikai tulajdonságok biztosítása érdekében.
A jövőbeli fejlődési trend Fonással megerősített csövek főként a következő szempontokban tükröződik:
Anyag innováció: Az új anyagtechnológia kifejlesztésével a Braid Reforced Tubings több nagy teljesítményű szálas anyagot, például aramidot, szénszálat stb. fog használni, hogy javítsa könnyű és nagy szilárdsági jellemzőit. Ugyanakkor a környezetbarát anyagok, például az újrahasznosítható és biológiailag lebomló anyagok alkalmazása is növekedni fog, ami a fenntartható fejlődés felé tereli az ipart.
Technológiai fejlődés: Az alkalmazása intelligent manufacturing and automation equipment will improve production efficiency and product quality. The development of 3D braiding technology will enhance the production capacity of braided sleeves with complex structures and broaden their application scenarios. In addition, the application of intelligent materials, such as shape memory alloys and intelligent textiles, will give braided catheters the ability to adapt and self-repair, improving their reliability and service life under extreme conditions.
Alkalmazási területek bővítése: Az alkalmazási területek Fonással megerősített csövek tovább bővül, különösen az orvosi berendezések (például endoszkópok és katéterek), az új energia (szél- és napenergia berendezések) stb. területén. Az urbanizáció felgyorsulásával és az intelligens városépítés koncepciójának népszerűsödésével egyre növekszik az igény a földalatti csőhálózati rendszerek intelligens menedzselésére, ami új fejlesztési lehetőségeket jelent a Braid Reforced Tubings számára.
Intelligencia és fenntarthatóság: Az Internet of Things technológia fejlesztésével a Fonással megerősített csövek több érzékelőt és kommunikációs modult fog integrálni a csővezeték állapotának valós idejű monitorozása és adatfeltöltése érdekében, valamint pontosabb információs támogatást nyújt a városi csőhálózat karbantartásához. Ugyanakkor a körkörös gazdaság koncepciójának népszerűsítésével a Braid Reforced Tubings gyártása során több újrahasznosítható anyagot használnak fel a környezetre gyakorolt hatás csökkentése érdekében.
Személyre szabott szolgáltatás: A jövőben a Braid Reinforced Tubings testreszabott szolgáltatása rugalmasabb lesz, hogy megfeleljen a különböző alkalmazási forgatókönyvek igényeinek. Például az anyagképlet és a gyártási folyamat optimalizálásával a megerősített műanyag csövek jobb mechanikai tulajdonságokkal és kémiai stabilitással rendelkeznek, hogy alkalmazkodjanak az igényesebb alkalmazási környezetekhez. Emellett a személyre szabott fogyasztási trendek erősödésével a fonott megerősített csövek személyre szabottabb szolgáltatásokat nyújtanak, mint például speciális specifikációk és funkcionális testreszabás, hogy megfeleljenek a különböző alkalmak igényeinek.
Az anyagtudomány és a mérnöki technológia folyamatos fejlődésével a Braid Reforced Tubings teljesítménye és alkalmazási köre tovább bővül. A jövőben a kevlár erősítés és a rozsdamentes acél fonat kombinációja közelebb áll majd ahhoz, hogy megfeleljen a nagyobb szilárdság és a könnyebb súly igényeinek. Ugyanakkor a PTFE bélés és a nagynyomású csövek tervezése is intelligensebb lesz, hogy megfeleljen a nagy pontosságú követelményeknek összetett munkakörülmények között.
Az orvosi területen, Fonással megerősített csövek továbbra is támogatja a minimálisan invazív sebészet és intervenciós kezelés fejlesztését, különösen az olyan nagy pontosságú területeken, mint a neurovaszkuláris és kardiovaszkuláris. Az ipari területen a nagynyomású, korrózióálló és ütésálló forgatókönyvekben való alkalmazása tovább fog terjedni, erős támogatást nyújtva az intelligens gyártáshoz és a zöld gyártáshoz.
